聯合設計型壓力閥

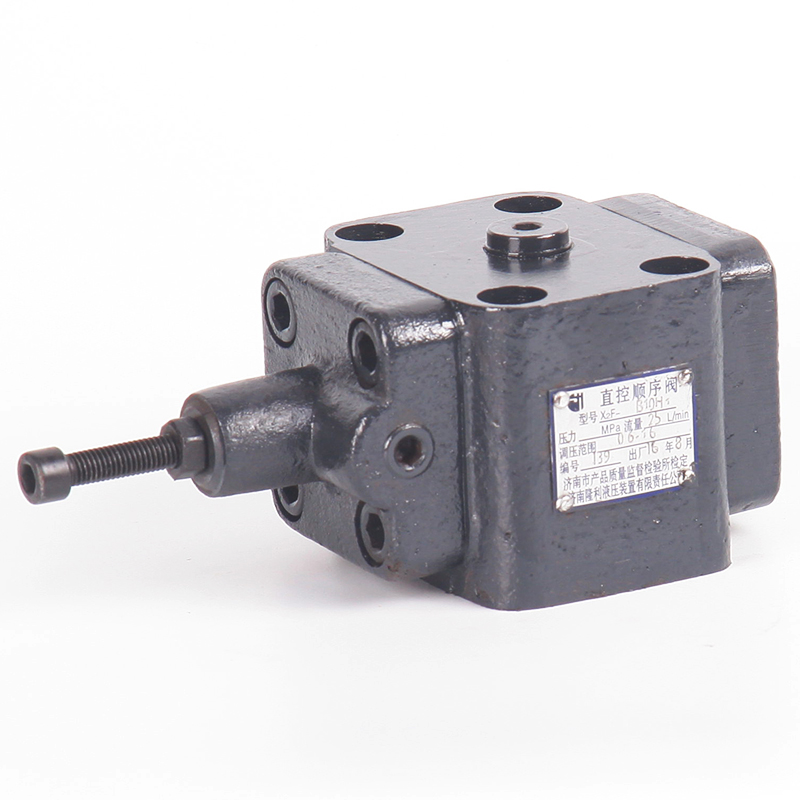

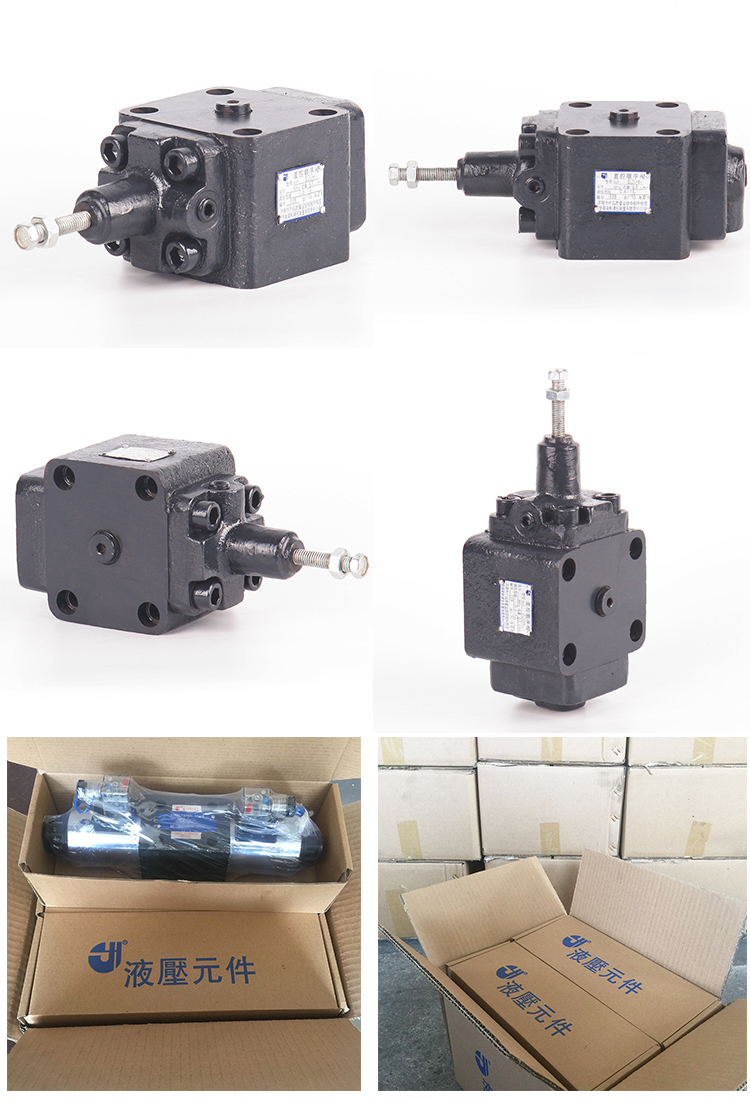

X*F型順序閥

◆說    明

順序閥是控制液壓系統中執行元件(液壓缸或液壓馬達)順序動作的壓力控制閥門。

當控制壓力(如為內控,即進口壓力)未達到調定壓力之前,此閥關閉;當達到后,此閥開啟。油液經此閥進入下一級執行元件,并使其動作,從而達到順序動作的目的。 如將該閥的出口直接與油箱連通, 則可作卸荷閥使用。

單向順序閥是順序閥內部組裝有單向閥的順序元件。 當油液正向通過時, 單向閥關閉, 順序閥可以工作; 當油液反向通過時, 油液經單向閥自由通過, 順序閥不工作。

單向順序閥可用以防止執行機構(例如垂直油缸及工作機構)因自重而自行下滑,起液壓平衡支承的作用,故也稱為平衡閥。

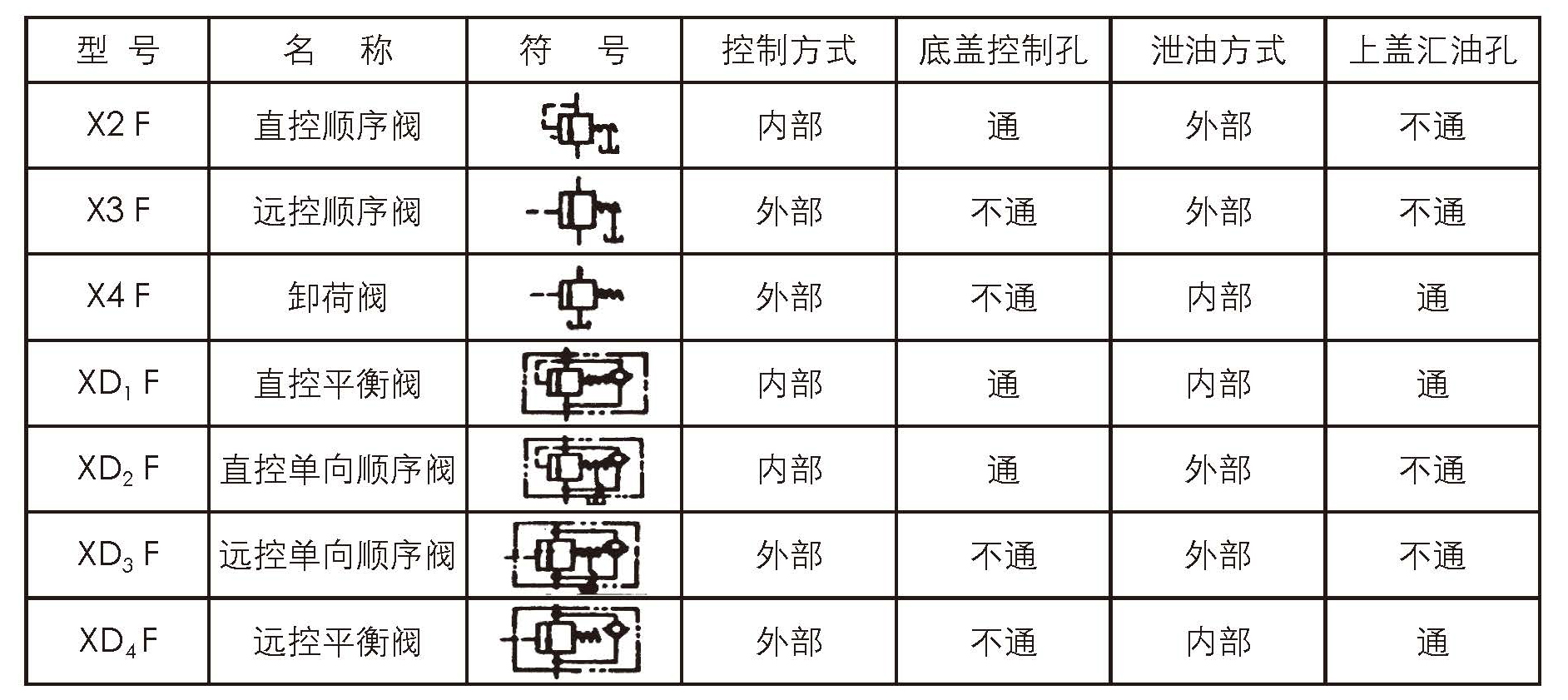

順序閥和單向順序閥, 只需改變其上下蓋的方位, 即可組成七種不同作用的閥門(見下表) ,無需改變結構。

順序閥與單向順序閥的最高工作壓力為31.5MPa最高控制壓力為8MPa。

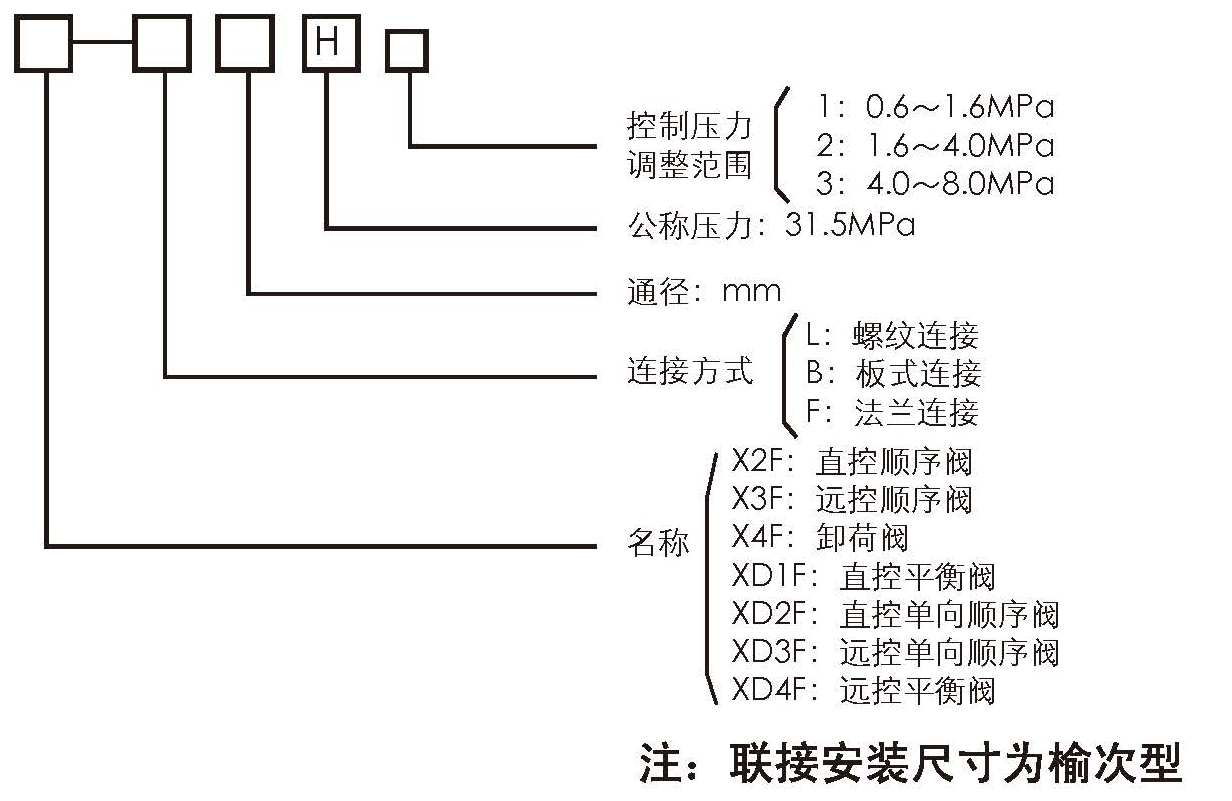

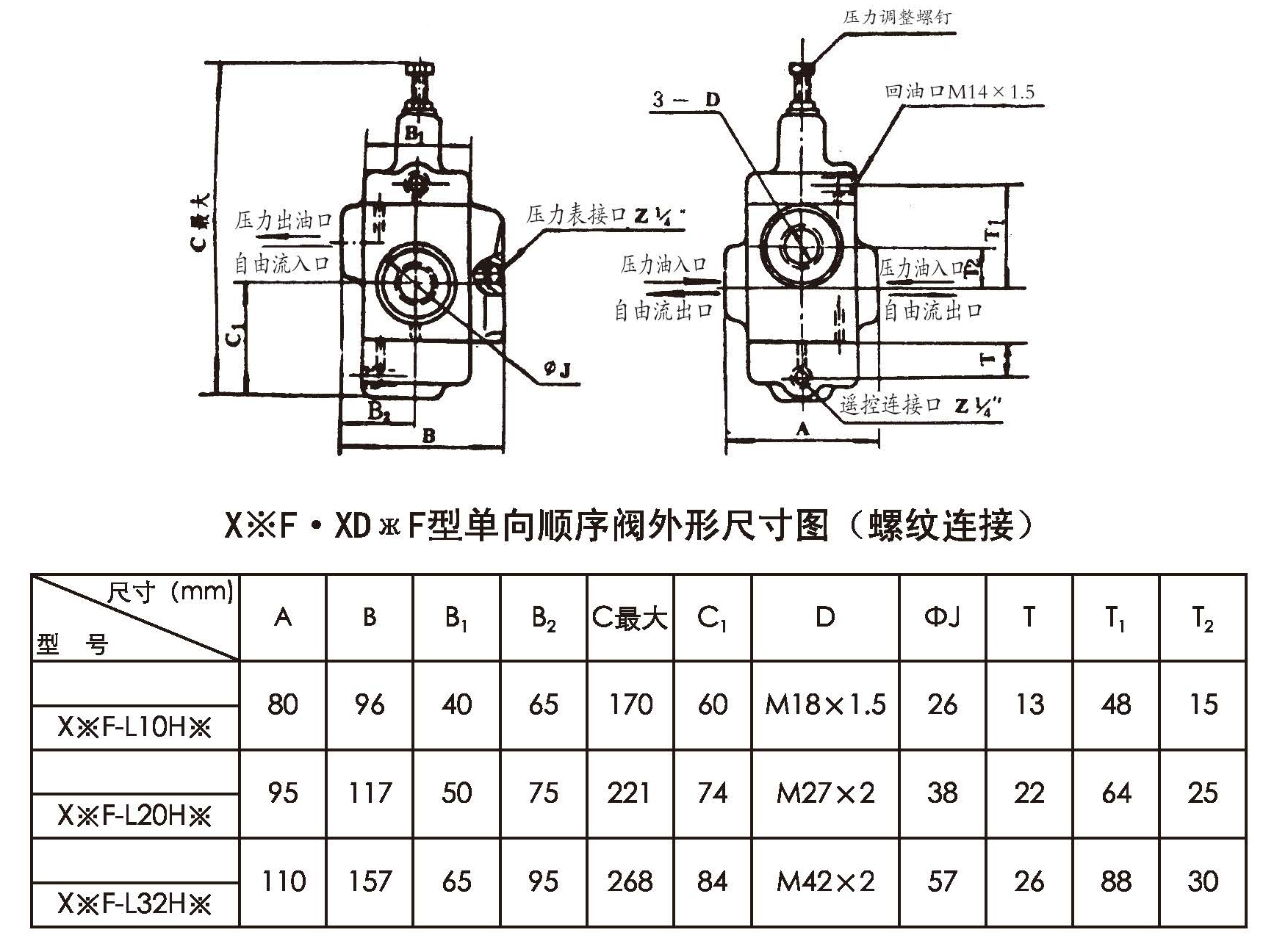

X*F型順序閥分為管式連接和板式連接 通徑分為10 20mm兩種

X2F-L10H1 X3F-L10H1 X4F-L10H1

X2F-L10H2 X3F-L10H2 X4F-L10H2

X2F-L10H3 X3F-L10H3 X4F-L10H3

X2F-B10H1 X3F-B10H1 X4F-B10H1

X2F-B10H2 X3F-B10H2 X4F-B10H2

X2F-B10H3 X3F-B10H3 X4F-B10H3

X2F-B10H1-S X3F-B10H1-S X4F-B10H1-S

X2F-B10H2-S X3F-B10H2-S X4F-B10H2-S

X2F-B10H3-S X3F-B10H3-S X4F-B10H3-S

X2F-L20H1 X3F-L20H1 X4F-L20H1

X2F-L20H2 X3F-L20H2 X4F-L20H2

X2F-L20H3 X3F-L20H3 X4F-L20H3

X2F-B20H1 X3F-B20H1 X4F-B20H1

X2F-B20H2 X3F-B20H2 X4F-B20H2

X2F-B20H3 X3F-B20H3 X4F-B20H3

X2F-B20H1-S X3F-B20H1-S X4F-B20H1-S

X2F-B20H2-S X3F-B20H2-S X4F-B20H2-S

X2F-B20H3-S X3F-B20H3-S X4F-B20H3-S
